工业、贸易、医疗领域设备的种类繁多，，哪些设备是谐波源负载？哪些设备不是谐波源负载？把握鉴别谐波源负载的步骤极度重要。！！！５钡缤系男巢ㄔ锤涸亟隙嗍，，就要思考谐波节制的问题。！！！

从理论上讲，，看一个负载是否产生谐波电流，，就是看它的电压与电流是否有线性的关系。！！！Ｈ羰敲挥邢咝怨叵，，就是谐波源。！！！Ｒ勒照飧鲎荚蚓涂赡芊直娉鏊械男巢ㄔ锤涸。！！！现实上，，时时遇到的谐波源重要是两类，，整流电路和相控调功电路。！！！

整流电路宽泛利用在变频器、中频炉、直流电机驱动器、UPS电源，，以及各类电子设备的场所。！！！Ｏ嗫氐鞴Φ缏返缏费∪】煽毓璧髡纪ń，，从而节制灯光的强弱或电炉的温度。！！！

必要把稳的一点是，，二极管组成的整流电路自身并不会产生严重的谐波，，只有当整流电路的后面衔接了纹波滤波电容以来，，才会产生严重的谐波电流。！！！：：枚嘟炭剖橹，，在分析整流电路产生的谐波电流时，，没有思考滤波电容的情况，，这与现实情况相差很远。！！！

为了简化对问题的分析，，我们从单相整流电路的分析起头，，三相整流电路产生谐波电流的机理与此一样。！！！

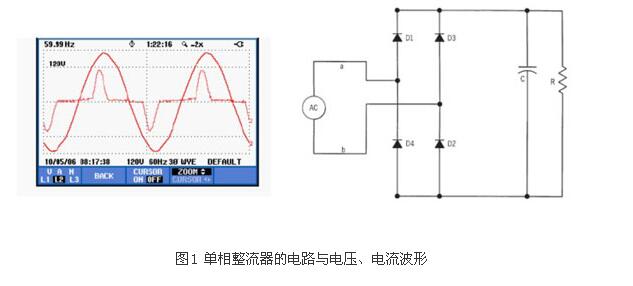

图1所示的是一个带滤波电容的单相整流电路，，大部门整流电路中都蕴含这个电容，，不然直流电压的纹波很大。！！！５缛萆系缪刮衷诳拷セ坏绶逯档牡缙。！！！５被セ坏绲牡缪沟陀诘缛萆系牡缪故，，电网上没有电流流入负载。！！！Ｕ馐，，负载的电流由电容供给，，随着输出电流，，电容的电压起头降低，，在某个时刻，，互换电的电压会高于电容上的电压，，这时，，电网上才会有电流流入电容（给电容充电，，使电容上的电压升高）和负载中。！！！Ｒ蚨，，电网仅在靠近电压峰值的时刻向负载输入电流，，电流的状态为脉冲状，，如图1所示。！！！Ｆ揪莞读⒁捣治，，这种脉冲状电流中蕴含了丰硕的谐波成分。！！！

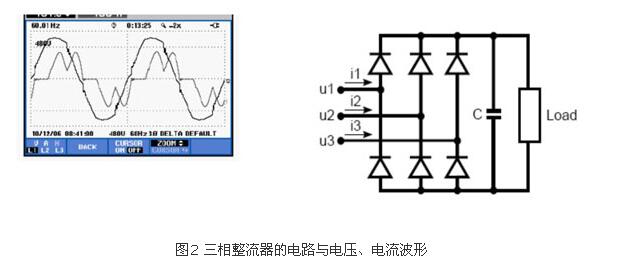

同样的意思，，3相整流器也会产生谐波电流，，但是这时对应每个基波的波峰，，不是一个脉冲电流，，而是两个脉冲电流，，如图2所示。！！！

无论单相整流器还是三相整流器，，他们的电流波形都产生了畸变，，不再是正弦波电流，，因而蕴含了谐波成份。！！！

带有滤波电容的整流器从电网汲取脉冲电流。！！！５ハ嗾鞯缏吩诿扛龌セ坏缰芷谀，，产生两个脉冲电流，，称为2脉整流器；对于3相整流电路，，每个周期产生6个脉冲电流，，称为6脉整流器。！！！３艘酝，，还有12脉整流器、18脉整流器等。！！！

整流器所产生的谐波的种类与整流器脉数有关，，具体关系如下：：

M = PN ±1

式中：：

M = 整流器产生的谐波次数

P = 整流器的脉数

N取天然数。！！！

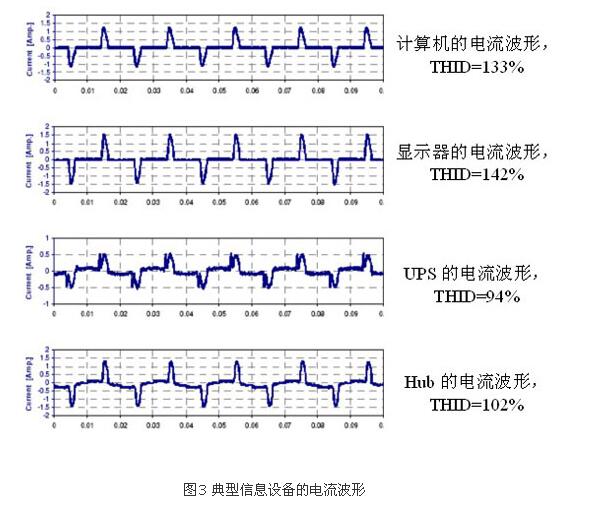

典型信息设备的电流波形

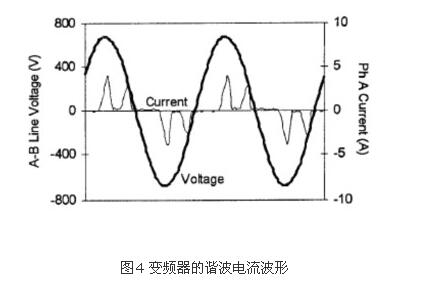

图4是变频器的输入电流波形与电压波形，，图中的双峰波形时电流波形，，其中蕴含了丰硕的谐波成分，，重要是5次和7次谐波。！！！

在分析一台设备是否是谐波源时，，只有看他的电源输入电路是否为整流电路，，或者晶闸管调功电路。！！！Ｈ羰鞘，，就要思考节制谐波电流的问题。！！！
