电网上同时存在着谐波电流和谐波电压，，，谐波电流与谐波电压之间的关系是好多人感应蛊惑的问题。

首先必要搞明显谐波电压与谐波电流的因果关系。

谐波电流长短线性负载产生的，，，这些非线性负载从电源汲取非正弦波的电流，，，这些非正弦波电流中蕴含了谐波电流。

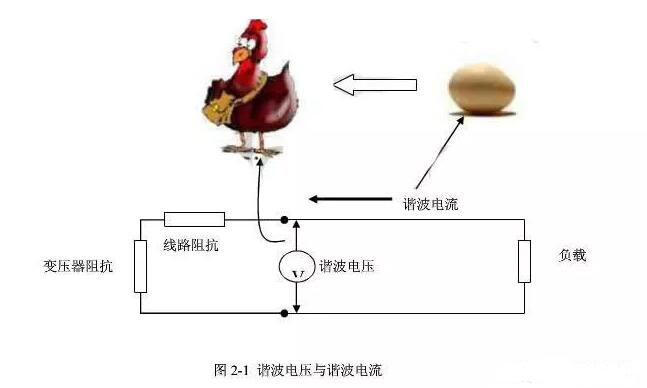

谐波电流流过线路阻抗时，，，在线路的两端产生了谐波电压（欧姆定律），，，谐波电压是由谐波电流产生的。打个譬喻，，，谐波电流是蛋，，，在肯定前提下(线路存在阻抗)，，，孵化出了谐波电压这个鸡，，，（猜疑88038威尼斯检测可能还有先有蛋还是先有鸡）如图2-1所示

若是特定的配电系统对于N次谐波电流的阻抗为Z?N,谐波电流IN在配电系统上产生的谐波电压VN为：VN=IN*ZN式中：电网阻抗ZN蕴含了变压器的阻抗和配电线的阻抗，，，如图2-1：

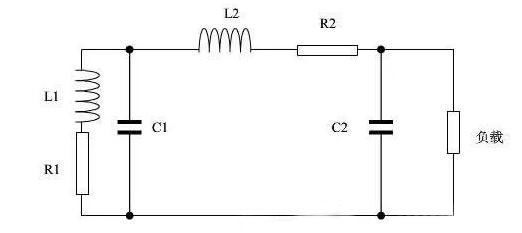

这里所说的阻抗蕴含了电阻和电抗两部门，，，电抗部门蕴含了电感的感抗，，，和电容的容抗。依照这个概念，，，将上图进一步细化，，，就得到了下图所示的网络

图中的各元素的寓意如下：

L1：变压器绕组电感

R1：变压器绕组电阻

L2：配电线路散布电感，，，约莫每米1μH

R2：配电线路散布电阻

C1：变压器绕组电容+赔偿电容，，，有系统有赔偿电容时，，，能够忽略绕组的电容。

C2：配电线路散布电容：约莫每米100pf，，，当系统有赔偿电容时，，，由于其数值很小，，，能够忽略。

若是不思考系统有赔偿电容的情况，，，并且仅思考谐波电流（频率较低），，，则能够忽略C1
、C2；；这时系统的阻抗能够简化为：

Z=R1+R2+Jω(L1+L2)

式中：ω为电流的角频率，，，等于2πf，，，f是电流频率

从上式能够看出，，，配电线路对于基波和谐波，，，以及分歧次数的谐波拥有分歧的阻抗值，，，谐波的次数越高，，，阻抗值越大。

电网的阻抗越高，，，同样的谐波电流产生的谐波电压越大。

必要出格把稳的是，，，配电线路的感抗是不容忽视的。

对于尺度的电网（提供纯净50hz电压），，，其上产生的谐波电压是由非线性负载发出的谐波电流产生的，，，同样的谐波电流在分歧的前提下产生的谐波电压分歧，，，电源越弱（蕴含小容量的变压器
、自备发电机
、UPS电源等），，，产生的谐波电压越大；；距离电源（变压器
、发电机
、UPS等）越远，，，谐波电压越大。有些谐波问题仅在使用应急电源时才露出出来。
